VGA - TV

Comment se procurer un écran géant pour faire ses présentations ou pour jouer à plusieurs au dernier shoot'em'up ? Réponse : en utilisant un téléviseur ! (de plus, sans se ruiner !). L'interface que je vous propose a été plusieurs fois publiée dans des versions trop simples pour être efficaces, c'est pourquoi j'ai voulu réaliser un montage pas trop compliqué pour un débutant mais pas trop dépouillé en composants afin d'obtenir la meilleure qualité d'image possible. Bref : le beurre et l'argent du beurre. Une autre solution est aujourd'hui possible avec les nouvelles cartes graphiques avec sortie TV.

Le brochage des deux prises :

La prise VGA (aux normes VESA DCC de préférence, si l'on ne veut pas être obligé de rajouter un câble de repiquage de tension sur un port série ou parallèle ou une alimentation régulée de 5V).

La prise Péritel, deux solutions s'offrent à nous pour enclencher le mode AV sur le téléviseur : par la télécommande (mais pas toujours disponible) et par une tension de 12V sur la broche 8 de la commutation lente mais nécéssitant une alimentation régulée provenant d'un adaptateur secteur.

Les caractéristiques techniques :

Le téléviseur étant tout de même assez limité techniquement, nous ne pourrons afficher que des images dans une résolution de 640x480 256 couleurs au maximum (à l'exception de certains jeux récents exploitant des définitions supérieures, la plupart fonctionneront sans aucun problème, pour les présentations il n'y a absolument aucun souci).

L'interface :

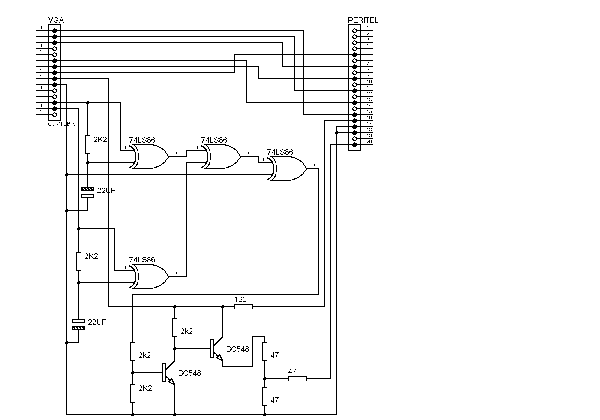

Le schéma :

L'alimentation 12V pour la broche 8 de la commutation lente, si elle est nécessaire, pourra être amenée à la prise péritel par un transformateur adaptateur secteur régulé.





Télécharger au format .gif

Télécharger au format .dsn (pour le logiciel ISIS Lite).

```
Les programmes :
```

Le pilote DOS

Le pilote WINDOWS : utilisez le pilote de base VGA 640x480 256 couleurs fourni avec Win95 ou celui de votre carte en réglant la vitesse de rafraîchissement au plus bas et en résolution 640x480 256 couleurs.

Le pilote LINUX : pour X-Window entrez les modelines suivant et testez, selon les cartes ça marche ou pas :

Modeline "MaxTV" 15.00 688 768 800 960 516 529 537 573 Interlace

Modeline "640x480xTV" 15.00 640 728 792 960 480 509 517 573 Interlace

ModeLine "PALi" 14.16 704 756 828 976 552 556 589 629 +hsync +vsync interlace

Conclusion :

Bien que les possibilités de résolutions soient limitées à 320x200 et 640x480 en 256 couleurs, cette interface vous séduira par son côté pratique, facile à transporter et à transformer rapidement un téléviseur en moniteur super géant. L'implantation des composants pouvant se faire sur plaque d'essai ou sur circuit imprimé, elle est facilement réalisable et très peu onéreuse. Il existe bien entendu dans le commerce des interfaces qui vous permettront d'afficher des définitions supérieures mais avec une qualité d'image réduite de toute façon à 625 lignes !
